造纸网张力计Z-200

张力测量仪厂家 2020-01-20


造纸网张力计Z-200

1.测量张力的三个原因:

1.1 调整成型网,干网等张力使其达到最佳的稳定性和可靠性。

1.2 避免褶皱或网子的撕裂导致意外的停机事件。

1.3 测量简单,快捷,可靠。

正确的张力设置=更好的运行表现

造纸网的张力如果设置不当会对造纸机的运行有负面影响。过低的张力设置会降低造纸网的稳定性,引起褶皱或无法预料的造纸网变形。过高的张力会对网孔产生影响,进而影响脱水性能,还会增加棍子和轴承的负载,导致网子撕裂。随之而来的是危险的发生和产能下降。如果整个机器宽度上造纸网的张力不平均,会导致导向辊侧偏,引起严重的磨损和网子渗透性不均匀

适合于测量成型网,干毯的张力

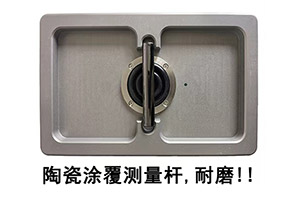

Z-200张力计设计小巧,测量精确,坚固耐用,适合于测量运转中的造纸网的张力。读数方便快捷,方便检查和设置理想的张力值。底盘框架为压力感应元件隔离出一块网布,感应元件在预先压力作用下压住网布,感应元件的位移被记录下来并转换为网布的张力。测量过程中最大值可以被记忆指针记录下来,记忆指针通过机械装置可以清零。因此即使在黑暗和不方便测量的地方,依然可以精确记录测量的张力值,同时可以空出一只手保证安全。

2.保修和责任

原则上,我们的供货遵循 “销售与供货的一般条款”。货物和操作说明最迟会在合同执行结束起交付给客户。

保修:

-张力仪的保修期为12个月。

磨损部件、电子元器件及测量弹簧不在保修范围内。由于以下一项或数项原因导致仪器表面或功能损害不予保修。

- 错误使用或故意破坏。

- 对该装置进行不正确的安装、调试、操作与保养(例如不恰当的标定间隔)。

- 在任何安全装置有缺陷、任何安保警告没有被合理安装或失效时,使用该装置。

- 没有遵守本使用说明书中关于运输、存放、安装、调试、操作、维护和设置的注意事项。

- 任何未经允许的对该装置结构的改变。

- 对磨损部件没有定期检查的。

- 打开设备或进行不合理的修理。

- 由于外来物体和不可抗力引起的灾难。

3 版权:

 本使用说明书的版权归沈阳百坦科技有限公司所有。

使用说明书仅供使用公司及操作人员使用。

使用说明书包含的所有内容未经沈阳百坦科技有限公司允许不得被引用或复制,违反者将被起诉。

4. 注意事项

4.1 严禁用手指过力按压半圆柱传感器

4.2 严禁将仪表置于硬质平板上,否则将会损坏仪表或降低仪表精度

4.3  仪表使用完毕,用干燥抹布擦拭干净,放置于箱内。

4.4  张力计在不使用时要置于箱内保存和携带。

4.5 张力计读数单位N/CM是所测网布部位(即张力计底盘范围内)平均每厘米宽度网布所承受的纵向拉紧力N。无论多宽网布均可对其任何部位测量。但由于网布存在自重,所以在距离造纸机张紧辊筒越近处实际测量值越大。最好在相对张紧辊一定距离的位置进行测量,建议距张紧辊80CM左右为标准测试点,或用户根据设备情况自定。

5. 结构和使用方法

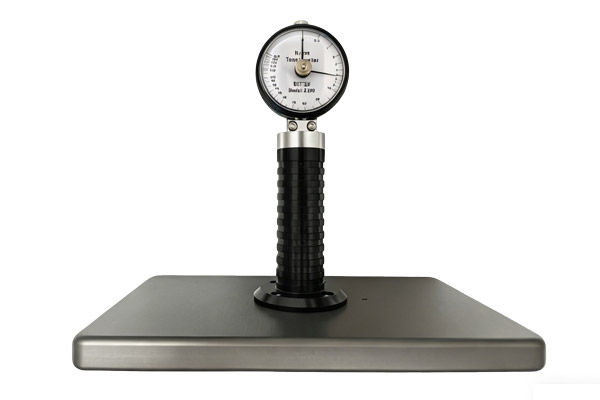

5.1 Z-200型张力计表由底盘,操作手柄,表头,薄膜橡胶防水圈及若干内部零件组成。

5.2 Z-200型张力计的表盘未非均匀刻度,可以直接测出织物张力的数据,无需查表换算。

5.3 Z-200型张力计有读数指针和最大值记录惰针。使用前先把惰针沿逆时针方向拨至零位,手握仪表手柄,使其底盘逐渐压向被测网面,直到底盘的底平面全部接触实网面,指针顺时针方向转动,推动惰针至读数位置,当测试完毕取下仪表时,指针迅速回零,惰针仍停留在测量值位置不动。

5.4 Z-200型张力计不需要任何电源,结构合理,使用方便,防水性能良好,便于携带,适用于聚酯成型网,聚酯干网,造纸铜网,干湿毛毯以及其他运动织物和静止织物的张力测量。

6. 技术参数                       Z-200


测量范围:                         0-200N/CM



精度                             读数±2.5%



底盘尺寸                            230mm×140mm



应用范围:                           成型网压榨干毯



总高度  :                            210mm



总重量  :                            1.15KG
