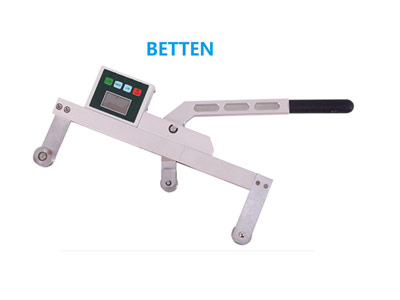

BDR-S大量程手持式数显地铁铜绞线测量仪0-500KG
一、概述
1.1主要用途及适用范围
BDR-S系列绳索张力计是一款在线测量电线电缆、光纤和绳索等张力的仪器,主要适用于高铁行业、电力行业、通信行业、交通运输行业、建筑行业、游乐场等场合。也适用于各大科研院校、检测机构等场合。
1.2产品特点
1.2.1在线测量:测量绳索时绳索不需拆卸,可在线测量具有张紧力的绳索,实时加载绳索张力时,可在线观察实时张力。
1.2.2便携式:仪器采用高强度铝合金结构,重量轻、体积小、携带方便,测量绳索张力时,一人便可完成所有操作。
1.2.3 操作方便:仪器加载机构采用杠杆结构,只需要将仪器手柄推到底就可以正确测量绳索张力。
1.2.4 仪器性能稳定,测量精度高,当被测绳索规格与测力计中储存的绳索号一致时,在可定量程内,测量精度可达5%。
1.2.5仪器内置3种预设规格绳索,测量时只需选择相应的绳索号即可。
1.2.6数显显示力值,仪器采用LCD显示测量力值,读数更加方便。
1.2.7三种单位切换:仪器可切换N、Kgf和Lbf三种力值。
1.2.8仪器可保存383组测量数据,保存的数据可通过电脑导出。
1.3 品种、规格

1.3.1 BDR-S-A绳索张力计内置规格如下表:
索引号 线径(mm) 满量程(N)
1 φ7.5 5000
2 φ9 5000
3 φ10.5 5000

1.3.2 BDR-S-B绳索张力计内置规格如下表:
索引号 线径(mm) 满量程(N)
1 φ10.5 5000
2 φ12.5 5000
3 φ14 5000

1.3.3 BDR-S-C绳索张力计规格如下表:
指标
索引

铜绞线
线径(mm)

铜绞线
满量程(N)
1 φ12.5 5000
2 φ14 5000
3 φ16 5000

1.4产品技术参数
1.4.1分度值:1N
1.4.2精度:±5%
1.4.3电源:7.2V 镍氢电池组
1.4.4 充电器:输入AC 100~240V 50Hz 输出:DC 12V 500mA
1.4.5 采样率:10Hz
