怎样正确理解张力传感器的误差范围?

2021-02-22 15:19 新闻来源:张力测量仪网


张力传感器是用于测量线材,带材张力的在线安装的测量设备。张力传感器相对于测量绝对值都是有一定的误差的。测量材料不同,误差也不同。本文介绍怎样正确确定张力传感器的误差。
张力传感器是用来测量线材张力的一种在线式固定安装传感器,通常张力传感器分为单轮张力传感器和三轮张力传感器两大类。
传感器都是有一定的误差的,一般来讲,张力传感器的误差通常标识为±1%FS,这里的FS是指满量程的意思。以1000g量程的张力传感器为例,他的精度就是±10g.这个±10g是指在标定线材静止状态下受力在1000g以内的时候,显示值和实际值之间的误差会在±10g的范围内。
所以±1%FS是指被测材料是标定材料情况下才成立。张力传感器不像手持式张力仪表等高精度设备有线径补偿,如果被测材料是其它材料,会有线径不同引起误差增大的情况,所以张力传感器在测量不同材料时,最好事先进行呢这个材料的标定。这样才能达到精度在±1%FS范围内。

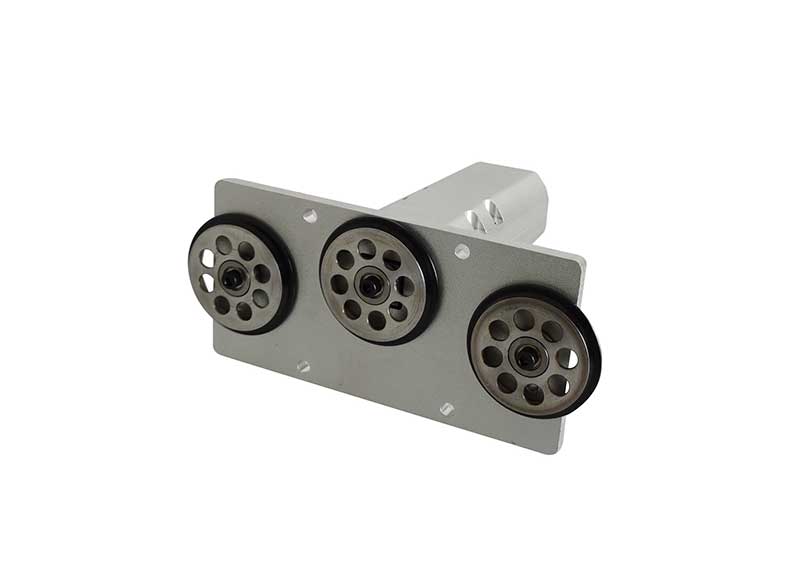

下面是百坦科技有限公司的BTS张力传感器的资料。
测量范围:0-0.5N 至0-1000N
综合误差: ±1%FS
重复性:<±0.03%FS
蠕变:正负0.05%FS/5mins
标定:按百坦科技公司出厂程序标定
参考激励电压:5-10VDC
输入阻抗:350±5
输出阻抗:350±5
绝缘电阻:≥3000MΩ(50VDC)
零点输出:<0.1mv/v
零点温度影响:  ±0.05%FS/10℃
灵敏度温度影响:±0.05%FS/10℃
过载保护:200%FS
空气湿度:85%最大相对湿度
工作温度范围:-10到+40℃
传感器外壳:铝制
净重(毛重):约400g
连接电缆:4*0.2²高效屏蔽电缆,3m长。∅6,保护材料为PVC
接线方法:激励电压+:红色   激励电压-:黑色
                   输出信号+:绿色   输出信号-:白色
                   屏蔽线:银色
型号 张力范围 标定材料
BTS-50
0.5-50.0cN
φ0.12mm(聚酰胺单丝)
BTS-100
1.0-100.0 cN φ0.12mm(聚酰胺单丝)
BTS-2009
2.0-200.0 cN φ0.2mm(聚酰胺单丝)
BTS -500 5.0-500.0 cN φ0.2mm(聚酰胺单丝)
BTS -1000 10-1000 cN φ0.4mm(聚酰胺单丝)
BTS-2000
20-2000 cN φ0.7mm(聚酰胺单丝)
BTS-5000
50-5000 cN φ1.2mm(聚酰胺单丝)
BTS -10K
1.0-100.0N
φ1.2mm (聚酰胺单丝)
BTS -20K 2.0-200.0N φ2mm (钢丝绳)
BTS-50K
5.0-500.0N φ2mm(钢丝绳)
BTS-100K
10-1000N φ2mm(钢丝绳)
